合肥综合布线公司小编教您区分光纤连接器端面研磨质量
发布时间:2024-07-05 来源:合肥天铕科技 浏览次数:117
在我们当下的日常生活中,对于光纤产品的使用是非常多的,因为光纤它有着较高的传输能力,因此在很多的消费电子设备中,都会使用到光纤增强这些产品的信号。这样一来,光纤连接器的质量就引起人们的重视,而评判光纤连接器质量就离不开对光纤产品研磨质量的考察,下面合肥综合布线公司小编就来告诉您光纤连接器研磨质量如何评判。
![](/upload_fck/20240608/17178081551016416063.jpg)

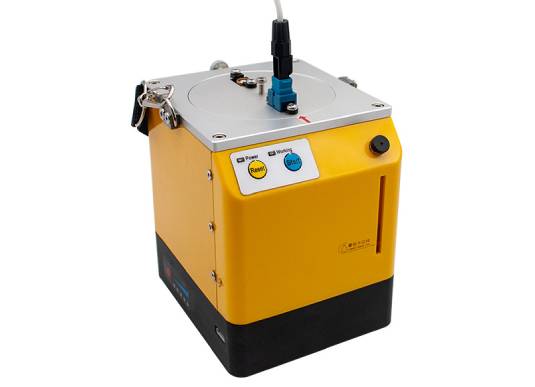

光纤连接器端面进行研磨之后,可以提高产品的传输性能,让传输效率得到进一步提升,而判断光纤连接器断面研磨质量就需要从回波反射的质量、对接损耗值、端面顶点是否出现偏移、曲率半径是否达标、光纤凹陷量和凸出量是否合适五个方面来分析,具体如下:
一、回波反射的质量
当发生信号传输异常的情况时,容易让数据速率的数据位错误,这是由于回波反射的质量决定了光纤系统速度和清晰度等系统传输问题。像常见的连接器一般用PC、SPC、UPC和APC表示,其端面类型一般就用这些英文的缩写来进行描述,和回波反射的设计有关。
二、对接损耗值
查看光纤连接器端面研磨质量,离不开产品对接损耗值的考察,一般的连接器对接损耗值规定值为<0.5db,但通用期望值已变成<0.3db,由于光纤对接不准确会造成连接不到位,还有连接器端面的研磨质量高低都会影响到连接器的对接损耗值。
三、端面顶点是否出现偏移
连接器端面顶点指的是纤芯与连接器经过研磨后的最高点之间的测量距离,如果偏移了会导致连接器的对接损耗值和回波反射质量的提高。
四、曲率半径是否达标
曲率半径是用来衡量连接器端面弯曲度的一个指标。一般曲率半径的工业规范为10-25mm,使用合适的直径和光纤凹陷量,将使光纤到连接器的压接得到最优化,从而实现了连接器的最大性能。德索光纤连接器产品曲率半径均可达标,严格执行行业生产标准,用户可放心采购。
五、光纤凹陷量和凸出量是否合适
凹陷量衡量,指的是光纤在连接器插针内部陷入的距离,一般光纤凹陷的通常规定值为大于50nm,而凸出量则是光纤留在插针的外部距离。两种状态,与研磨的处理过程有着紧密的关联,并且可以由干涉计来测量。光纤凹陷和凸出会影响回波反射和插入损耗。因为当连接器对准后,光纤周围的插针材料会压紧,因此选择合适凹陷量/凸出量的光纤紧密接触很重要。另外在没有进行紧密连接的光纤之间会有气隙,气隙会造成让人无法接受的回波反射和对接损耗值。
总的来说,那些传输性能好,效率快的光纤产品,它使用的连接器研磨质量绝对是非常优秀的,所以如果有些客户在采购光纤类产品时,一定注意好对光纤连接器端面研磨质量的考察。生产的光纤连接器端面研磨质量绝对过关,严格按照行业标准生产,通过了ISO认证,符合国际环保要求,性能良好,值得您的信赖。
